海能达MD650

更新:2015-6-9 21:46:42      点击:
  • 品牌:海能达
  • 型号:MD650
介绍

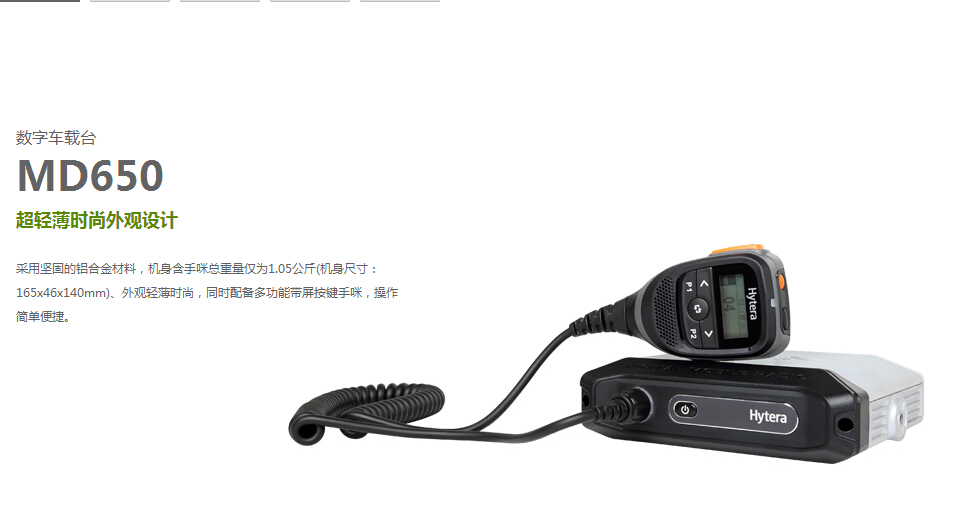

超轻薄时尚外观设计 采用坚固的铝合金材料,机身含手咪总重量仅为1.05公斤(机身尺寸:165x46x140mm)、外观轻薄时尚,使用便利。
远程控制 多功能按键手咪可实现所用操作,使用便利。
可选的射频输出功率 可根据使用需求进行1-25W连续功率调整,极大延长使用时间,节约能源。
数字悦音技术 MD650采用了先进窄带编解码技术和数字纠错技术,无论是在嘈杂的环境中,还是在覆盖范围的边缘地带,均可获得AGC技术的利用,也极大优化了语音接收效果。
支持多种高级信令 MD650支持多种高级模拟信令, 包括HDC1200, 2-TONE和5-TONE, 这就能够与现有的模拟系统进行更好的兼容。
丰富的业务功能 除了传统的通信业务外, MD650还支持多种数据业务和可选功能,如预设文本消息, 遥测, 紧急报警, OTAP和GPS定位。
GPS定位(选配功能) 内置GPS模块, 支持GIS应用程序。
高效稳定的散热设计 主机底部带有性能稳定的散热风扇,运作时可长时间保持主机稳定的功率发射,延长产品使用寿命。
直通模式下实现真正的双时隙 直通模式下真正双时隙通信,实现两组通话在一个频点下同时进行,极大地节省了频率资源。
双时隙虚拟集群功能 双时隙虚拟集群技术可以将当前空闲的时隙分配给需要通话的组员,更好的提高了频带利用率,在紧急情况下,助您及时传递重要信息。
可靠耐用的质量 MD650品质严格符合美国军用标准MIL-STD-810C/D/E/F/G 和IP54工业防护标准, 在各种恶劣的环境中都可以发挥优异性能。


一般规格


频率 UHF1: 400-470MHz; VHF: 136-174MHz
信道容量 1024
区域容量 64(每组最多16个信道)
信道间隔 12.5KHz/20KHz/25KHz
工作电压 13.6 V ±15%
电流消耗 待机电流 < 0.6A
电流消耗 接收电流 <2.0A
电流消耗 发射电流 1W <3A
25W <8A
频率稳定度 ±0.5ppm
天线阻抗 50Ω
外型尺寸(高×宽×深) 165 X 46 X 140mm
重量 1050kg


接收部分


灵敏度 模拟 0.3μV(12dB SINAD)
0.22μV(典型值) (12dB SINAD)
0.4μV(20dB SINAD)
灵敏度 数字 0.3μV/BER5%

邻道选择性

TIA-603:65dB @ 12.5KHz / 75dB @ 20/25KHz
ETSI:60dB @ 12.5KHz / 70dB @ 20/25KHz
互调 TIA-603:75dB @ 12.5/20/25KHz
ETSI:70dB @ 12.5/20/25KHz
杂散响应抑制 TIA-603:75dB @ 12.5/20/25KHz
ETSI:70dB @ 12.5/20/25KHz
阻塞 TIA-603:90dB
ETSI:84dB
交流声与噪声 40dB @ 12.5KHz
43dB @ 20KHz
45dB @ 25KHz
额定音频输出功率 扬声器话筒 (负载20ohm)1.5W
外置 (负载8ohm)7.5W
最大音频输出功率 扬声器话筒 (负载20ohm)3W
外置 (负载8ohm)20W
额定音频失真 ≤3%
音频响应 +1 ~ -3 dB
传导发射杂散 < -57dBm


发射部分


输出功率 1-25W
FM调制 11K0F3E @ 12.5KHz
14K0F3E @ 20KHz
16K0F3E @ 25KHz
4FSK数字调制 12.5KHz 仅数据:7K60FXD
12.5kHz 数据和语音:7K60FXW
传导/辐射发射 -36dBm<1GHz
-30dBm>1GHz
调制限制 ±2.5KHz @ 12.5KHz
±4.0KHz @ 20KHz
±5.0KHz @ 25KHz
FM交流声与噪声 40dB @ 12.5KHz
43dB @ 20KHz
45dB @ 25KHz
邻道功率 60dB @ 12.5KHz
70dB @ 20/25KHz
音频响应 +1 ~ -3 dB
音频失真 ≤3 %
数字声码器类型 AMBE++ 或 SELP
数字协议 ETSI-TS102 361-1,-2,-3


环境指标


工作温度范围 -30℃ ~ +60℃
储存温度范围 -40℃ ~ +85℃
ESD(静电防护等级) IEC 61000-4-2 (level 4) ±8kV (接触放电) ±15kV(空气放电)
美国军用标准 MIL-STD-810 C/D/E/F/G
防水防尘 IP54 标准
防湿 按 MIL-STD-810 C/D/E/F/G 标准
冲击和振动 按 MIL-STD-810 C/D/E/F/G
GPS(仅适用于MD650 GPS机型) 精确性规范适用于长期跟踪(95%值>在额定-130dBm信号强度下5个卫星可见)
TTFF(首次定位时间)冷启动 < 1分
TTFF(首次定位时间)热启动 < 10秒
水平位置精度 < 10米


20KHz/25KHz,FCC认证均不支持。

以上规格均按照适用标准测试,由于技术的不断发展,以上指标数据若有变更,恕不另行通知。
